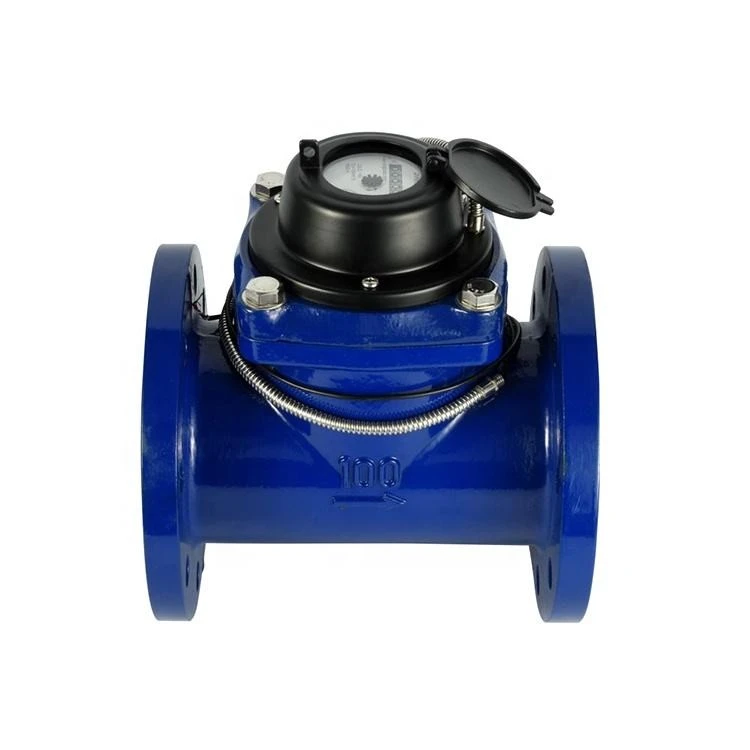

Lielapjoma (Woltman) tipa mērītājs





1. Tipa nosaukums: Woltmann tipa ūdens skaitītājs
2. Izmērs: DN50-DN500
3. Standarts: ISO 4064 B klase
4. Materiāls: čuguns
5. PN: 1,0/1,6 Mpa (10/16 bar)
6. Horizontālā uzstādīšana

Ūdens spiediens<1MPa(PN: 1.6Pa/16bar)

No qt ieskaitot līdz qs ieskaitot ir ±2%;
No qmin ieskaitot līdz, bet izņemot qt ir ±5%.

Tehniskās detaļas

Uzstādīšanas prasības: skaitītājs jāuzstāda horizontālā stāvoklī ar reģistru uz augšu Cauruļvads pirms uzstādīšanas ir jāizskalo. Darbības laikā skaitītājam pastāvīgi jābūt pilnam ar ūdeni





I. Pareizās uzstādīšanas darbības



1. Sagatavošana pirms uzstādīšanas



Pārbaudiet skaitītāja stāvokli: Pārliecinieties, vai skaitītājam nav transportēšanas bojājumu, ja tā sastāvdaļas ir neskartas, piemēram, korpuss un lāpstiņritenis. Pārbaudiet, vai skaitītāja modelis un nominālais diametrs atbilst cauruļvada specifikācijām, un pārbaudiet rūpnīcas sertifikātu un metroloģiskās verifikācijas sertifikātu.



Notīriet cauruļvadu: Pirms uzstādīšanas rūpīgi izskalojiet cauruļvadu, lai noņemtu netīrumus, piemēram, metināšanas izdedžus, nogulsnes un rūsu, novēršot piemaisījumu iekļūšanu skaitītājā un lāpstiņriteņa bojājumus vai plūsmas kanālu bloķēšanu.



Izvēlieties uzstādīšanas vietu:



Skaitītājs jāuzstāda uz horizontāla vai vertikāla cauruļvada. Pārliecinieties, vai ūdens plūsmas virziens atbilst bultiņas norādei uz skaitītāja korpusa.



Turiet to tālāk no vibrācijas avotiem, siltuma avotiem un kodīgas vides. Ja nepieciešams, uzstādiet triecienu-absorbējošas vai siltumizolācijas ierīces.

Rezervējiet pietiekami daudz vietas apkopei: Lai nodrošinātu stabilu ūdens plūsmu, pirms un pēc skaitītāja jāuzstāda taisnas cauruļu daļas. Tāpat rezervējiet vismaz 1,5 reizes garāku par skaitītāja garumu, lai to varētu viegli izjaukt un apkopt.



2. Cauruļvada savienojums un piederumu uzstādīšana



Uzstādiet nepieciešamos piederumus:



Vārsti: Pirms un pēc skaitītāja jāuzstāda lodveida vārsti vai aizbīdņu vārsti, lai apkopes laikā pārtrauktu ūdens padevi. Lielas -plūsmas sistēmām ieteicams uzstādīt filtru skaitītāja priekšā, lai turpmāk novērstu piemaisījumu iekļūšanu.



Izplešanās šuves: ja cauruļvadam ir termiskās izplešanās, saraušanās vai uzstādīšanas kļūdas, izplešanās šuves var uzstādīt netālu no skaitītāja, lai izvairītos no cauruļvada sprieguma pārnešanas uz skaitītāja korpusu.



Gaisa atbrīvošanas vārsti: Ja uzstādīšanas vietā var uzkrāties gaiss, skaitītāja priekšpusē ir jāuzstāda gaisa izplūdes vārsts, lai izvadītu gaisu un nodrošinātu mērījumu precizitāti.



Blīvējums un savienojums:



Atloka savienojumiem pārliecinieties, ka atloka virsmas ir līdzenas. Izmantojiet ūdens-izturīgas un temperatūras{2}}izturīgas blīves. Vienmērīgi pievelciet skrūves, lai izvairītos no ūdens noplūdes vai skaitītāja bojājumiem nevienmērīga spēka dēļ.



Vītņotiem savienojumiem aptiniet teflona lenti vai uzklājiet hermētiķi, lai novērstu saskarnes noplūdi, taču uzmanieties, lai neizmantotu pārmērīgu daudzumu, lai izvairītos no gružu iekļūšanas cauruļvadā.



3. Pēc-instalācijas nodošanas ekspluatācijā



Gaisa izplūde un ūdens pārbaude: Lēnām atveriet vārstu skaitītāja priekšā, lai ļautu ūdenim pakāpeniski piepildīt cauruļvadu. Tajā pašā laikā atveriet gaisa izplūdes vārstu, lai izvadītu gaisu. Kad ūdens plūst vienmērīgi, aizveriet gaisa izplūdes vārstu un pārbaudiet, vai visās saskarnēs nav noplūdes.



Pārbaudiet skaitītāju: novērojiet, vai skaitītāja rādītājs vai ciparu ritenis griežas elastīgi, netraucējot. Lai apstiprinātu normālu mērīšanu, pārbaudiet gan ar zemu, gan lielu plūsmas ātrumu.



II. Piezīmes



Mēraparāta darbības laikā ir stingri aizliegts pieskarties vai izjaukt korpusu vai skaitītāju, lai nesabojātu precīzās sastāvdaļas.

Apkopes laikā vispirms ir jāaizver priekšējie un aizmugurējie vārsti, kā arī jāiztukšo ūdens cauruļvadā, lai nodrošinātu ekspluatācijas drošību.

Karstā ūdens skaitītājiem pārliecinieties, ka ūdens temperatūra nepārsniedz tā nominālo diapazonu, lai augsta temperatūra nesabojātu blīves vai lāpstiņriteņus.
